Sendlinger Str. 46 / Kreuzstr. 17 München
Ausführungsjahr: 2015-2018
Gewerk
Abbruch im Bestand – mit Erhaltung der oberen Stockwerke, Tieferlegung der Untergeschosse, Neubau im unteren Bereich der Gebäude (Untergeschossen bis zum 2. OG)
Auftraggeber
MunichImmoReal GmbH
Südliche Münchner Str. 19
82031 Grünwald
Ansprechpartner
Sophia Ettengruber
Tel. 08131 29279-0
Abbruch, Tieferlegung und Neubau
Architektonisches Gesamtkonzept
- Keine Flächenverluste (kein Komplettabbruch)
- Vergrößerung des Raumvolumens im Untergeschoss
- Flächengewinn durch Umbau Tragkonstruktion
- Verlegung der Passage an den Rand
- Umbau der Treppenhäuser
- Interimslösungen für die Mieter während der Abbruch- und Bauphase
Baustelleneinrichtung
- Auslegung des Kran mit 70 m Hakenhöhe und 50 m freie Höhe über Dach, um den Kirchturm in Kreuzstraße 10 zu überstreichen, Reichweite 75 m
- Kranaufbau über Baugrube (geankert, 9,5 m tief) auf Portal, max. Eckdruck 1,5 MN
Details – Abbruch

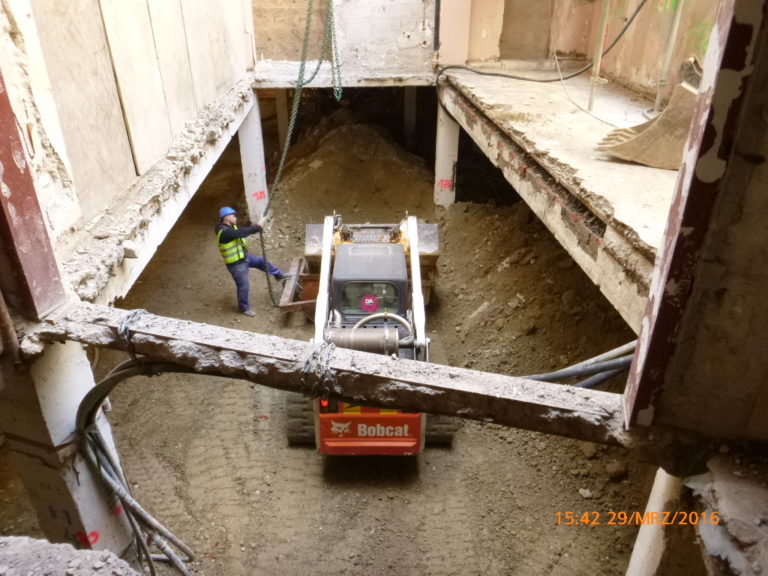

- Haus 1,2,3: Abbruch der Untergeschosse, des EG und der Obergeschosse 1 und 2
- Erhalt der Obergeschosse 5,4,3
- Bauschutt 8.500 to
- Rückbau Schrott 650 to
- Bewehrungsstahl 650 to

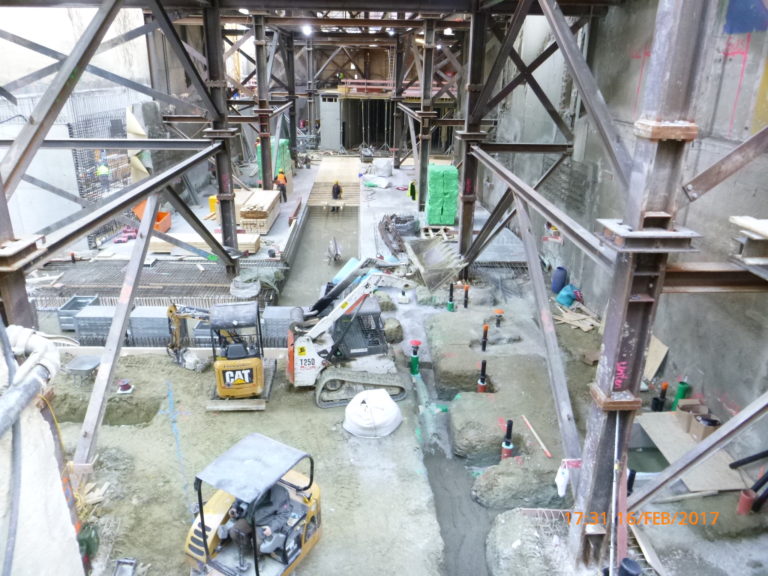

Details – Tiefbau
- Tieferlegung FFB im Untergeschoss um ca. 1,70m
- Neugründung mit Unterfangungshöhen von ca. 2,50 bis 3,50m
- 2.550 Bohrpfahlmeter
- 1.000 Ankermeter
- Aushub 12.000 to
Details – Neubau (Haus 1,2,3)

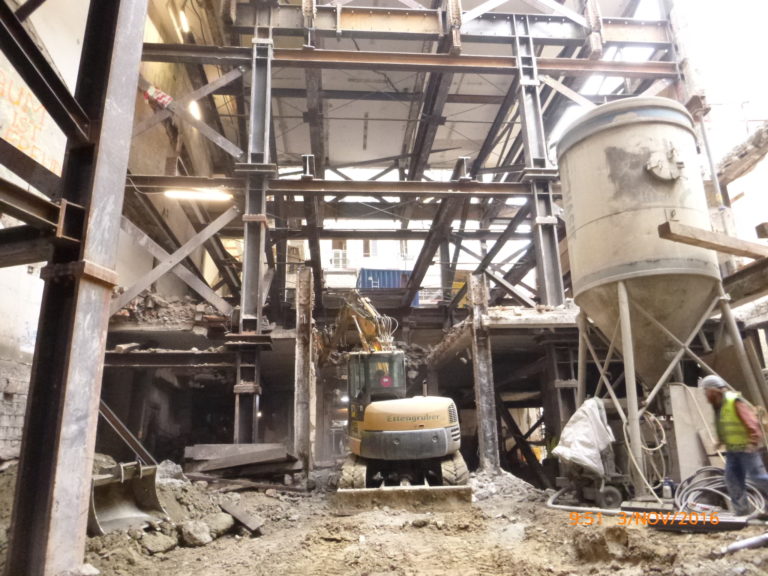

- Stahlbau in den Obergeschossen 1 und 2 mit Abfangkonstruktionen von Haus 1,2,3
- Bau neuer Stahlträger und Rückbau alter Stahlträger
- Umlasten durch Trennschnitt
- Begradigung Bestandswand mit Spritzbeton
- 450 to Stahlbau

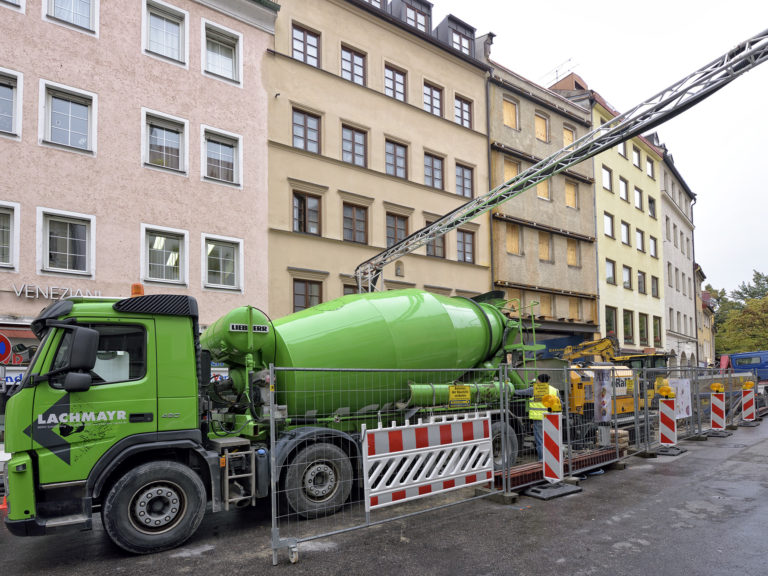

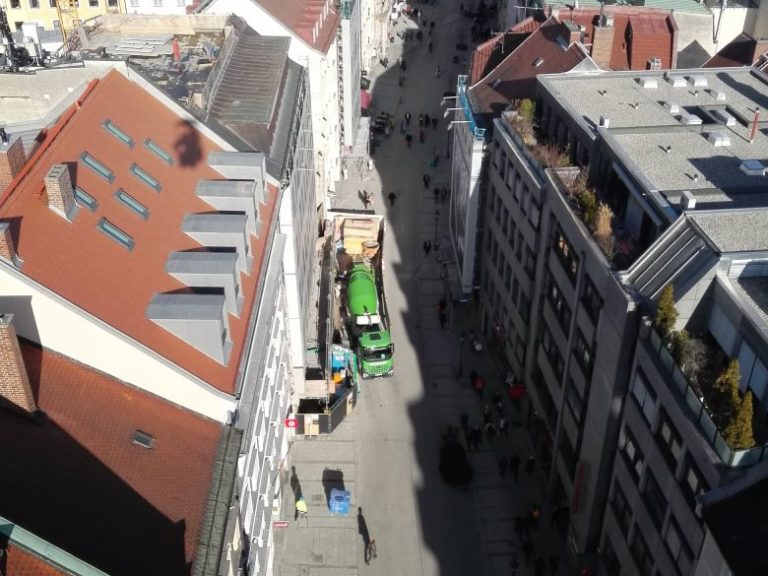

- Beton Massivbau 3.250 m3
